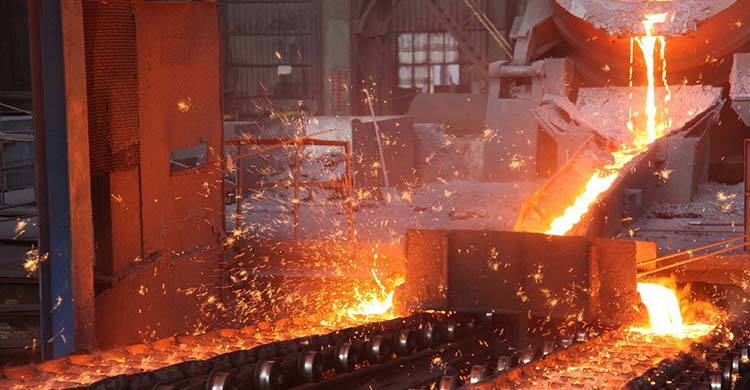

钢铁厂

状况分析：
1、厂内主要负荷为中频炉，其六脉相整流桥为典型的谐波源。
2、由于变压器超负荷运行，导致电压畸变，从而谐波也大大增加。
3、六脉相整流的控制使得晶闸管的换相过程中电流的变化率极大，整个负荷的波形呈现直角变化率，波形系数较差，谐波畸变严重。
4、功率因数不能满足要求时仅仅是由于波形系数较差引起，不能采用常规的无功功率补偿设备进行补偿。
5、在中频炉满负荷运行时，电流总畸变率为22.5%，主要谐波电流依次为5次，7次，11次，13次。
6、单相电流有效值761安培。

治理措施：

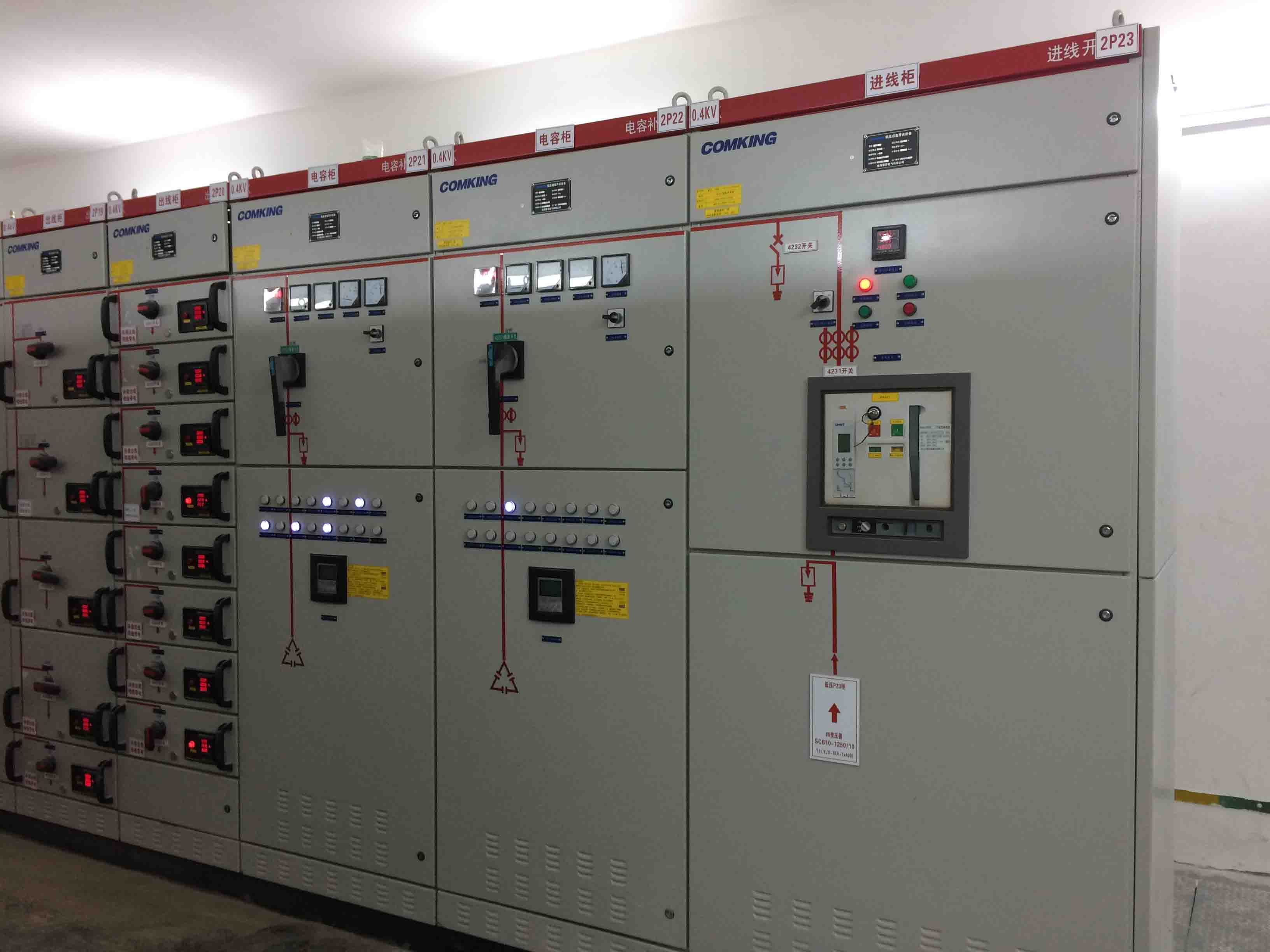

根据现场实际情况，在中频炉配电柜旁并联安装一台补偿容量为200A的电力有源滤波器。

治理效果：
负载运行过程中电流稳定，单相电流有效值726安培，与补偿前相比电流有效值明显降低，从而降低用电成本；在中频炉满负荷运行时，电流总畸变率为降至5%。
