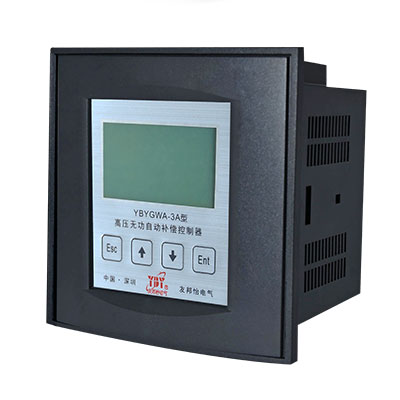

YBYGWA-3A型 高压无功自动补偿控制器

YBYGWA-3A型
高压无功自动补偿控制器


YBYGWA-3A型高压无功自动补偿控制器用于10kV/6kV50Hz线路上的并联电容器组的自动投切控制和用电系统的保护及电网数据记录和考核。该控制器以DSP数字信号处理器为核心,通过采集10kV/6kV系统中一相的二次电流值和另外两相的二次电压值,由控制器计算得到相应的实时电流、电压、无功功率、功率因数等值,进行有效、合理的控制并联电容器组的投切,达到提高功率因数、降低线损、改善电压质量的目的。其内置6 种定值控制方案,用户可根据不同现场需求自行配置。同时可以测量电容器电流和母线电压,实时对电容器有效保护,并且其所监测到的各项电网参量数据,可以通过多种通信方式(RS232/485,GPRS)传输至服务器进行分析。


显示数据
  • 电压、电流、电容器电压、电容器电流、有功功率、无功功率、功率因数、频率、温度、实时日历时钟、电容器投切状态、电压、电流总谐波畸变率、3-21次电压及电流谐波含有率、系统异常闭锁、控制器及控制对象异常显示

保护功能
  • 过压保护
  • 欠压保护
  • 电容器电流不平衡保护
选型列表

型号

补偿方式

基本参数测量

保护功能

输出路数/接点

适配投切开关

通讯接口及方式

YBYGWA-3A

三相共补



电压/电流/功率因数/有功/无功/视在功率等;电容器补偿电流/电容器投切状态;电压总谐波畸变率、电流总谐波畸变率,系统频率



过压保护

欠压保护

过流保护

速断保护

谐波保护

电容保护

超温保护

3

干接点

AC220V,5A/





 真空接触器

 真空断路器

RS232

RS485

GPRS

数传模块

PDA
